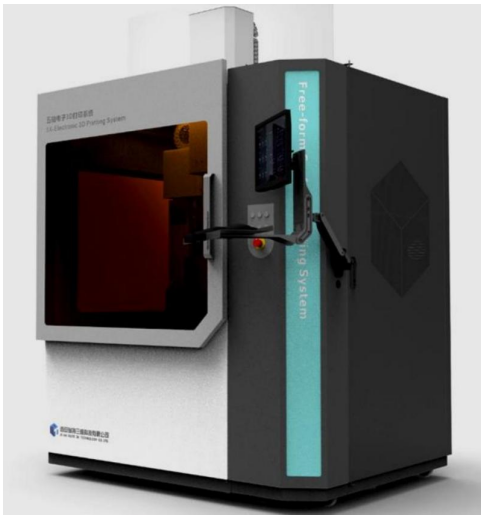

設備介紹及功能描述：

5X-3DPES200是一款集五軸聯動運動控制技術、微滴噴射技術、微筆直寫技術、視覺檢測技術、在線光子燒結技術的工業級曲面電子器件增材制造系統。整體結構采用大理石主體，安裝基準面精度達到0級；設有抗震動結構，有效提高制造精度；直線軸采用全閉環光柵尺反饋，回轉軸采用高精度旋轉編碼器反饋，設備采用RTCP 運動算法的總線多軸聯動運動控制系統，實現打印位置實時精準控制。自主開發的控制軟件界面支持多參數輸入、工藝數據管理及設備狀態監測，此外可基于專用CAM的電子增材模塊進行打印運動軌跡自定義策略規劃，實現任意空間曲面線路打印成型。配備的單孔壓電噴墨、微筆直寫、壓電閥噴射三種打印模式，具有廣泛的打印材料流體粘度覆蓋范圍，可支持多材料復合成型。同時具備的UV、近紅外在線固化系統能夠?qū)崿F(xiàn)打印原位固化，通過設計合理工藝規劃可實現多層電路打印以及復雜曲面電子器件覆形打印成型。

應用領域：

曲面共形化電子類產品的研制生產，如異型頻率選擇表面、覆形化功能器件、共形微波器件、三維布線、覆形醫療電子、可穿戴電子產品、立體封裝等。

樣件展示：

5X-3DPES200設備規格參數：
