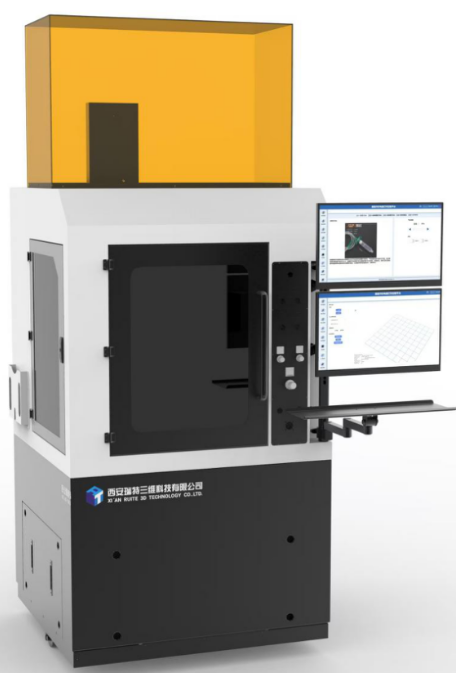

5X-3DPES120：工業級小型曲面器件3D打印機
設備介紹及功能描述：
5X-3DPES120是一款面向科研需求而開發的小型曲面電子器件增材制造系統，基于五軸運動平臺，采用大理石整體結構、壓電噴墨和微筆直寫的雙打印頭設計，直線軸采用全閉環光柵尺反饋，回轉軸采用高精度旋轉編碼器反饋，實現打印位置實時精準控制，配置視覺相機以及探針能夠輔助定位和校準，自主開發的控制軟件界面支持多參數輸入、工藝數據管理及設備狀態監測，可支持任意曲面電子線路的打印及多材料復合打印。同時可根據用戶需求，選配NIR、UV以及輔助加熱模塊，實現打印原位固化，精簡工序。
應用領域：
曲面共形化電子類產品的試制開發，如共形天線、三維布線、覆形醫療電子、可穿戴電子產品、異型封裝等。

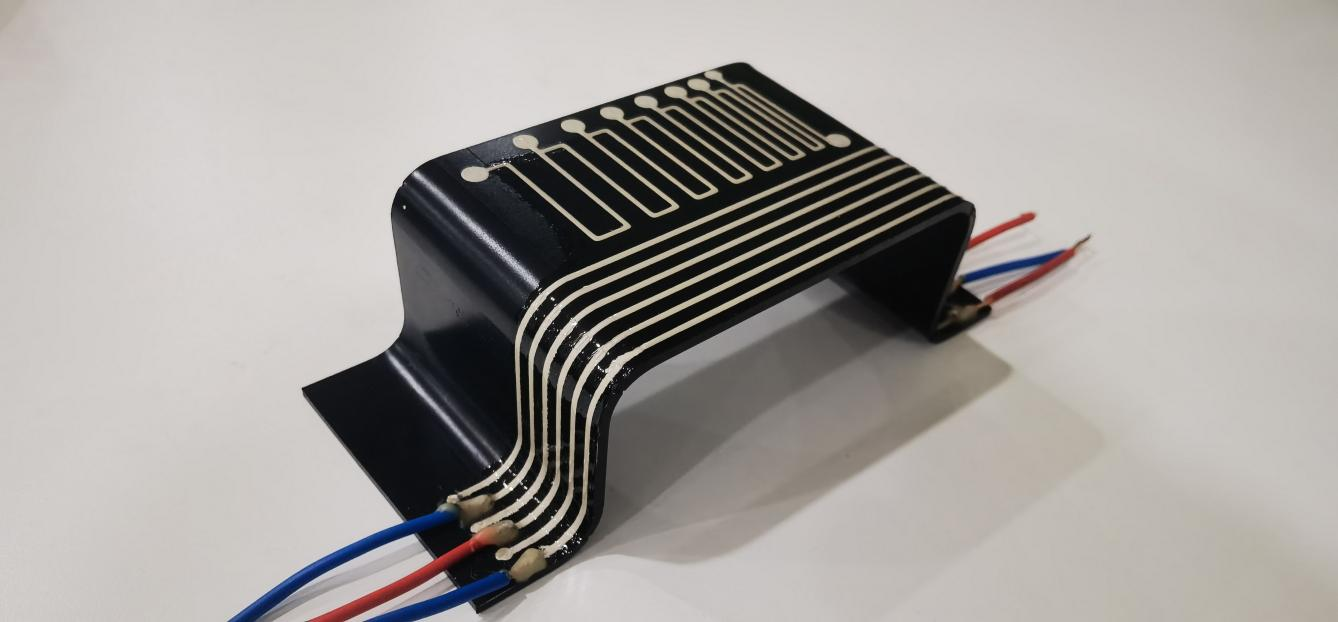

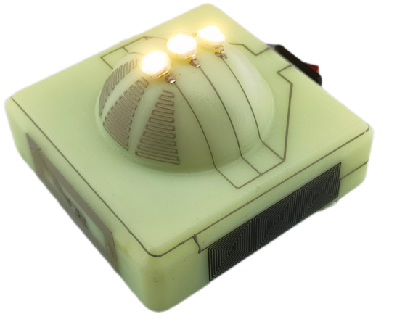

樣件展示：
5X-3DPES120設備規格參數:
類別 | 項目 | 參數 |
成型尺寸 | 160mm×Ф160mm | |
精度 | XYZ軸定位精度 | ±0.015mm/300mm |
XYZ軸重定位精度 | ±0.010mm/300mm | |
AC軸定位精度 | ±30″ | |
AC軸重定位精度 | ±10″ | |
運動行程 | X軸 | 450mm |
Y軸 | 400mm | |
Z軸 | 360mm | |
A軸 | ±90° | |
C軸 | 360° | |
打印頭 | 打印頭數量 | 2（可擴展） |
噴墨打印 | 最小線寬 | 100μm±30μm |
噴孔直徑 | 噴孔直徑：30μm/60μm/80μm（其它規格可定制） | |
直寫打印 | 最小線寬 | 250μm±50μm |
單層厚度 | 10~20μm | |
噴孔直徑 | 可選直寫針頭直徑：≥Ф0.1mm | |
打印材料 | 打印材料 PH值 | 3~12 |
壓電打印材料粘度 | 10~30cps | |
壓電打印材料粒徑 | <100nm | |
壓電噴墨適用材料 | 醫藥試劑、導電油墨、生物凝膠、化學溶劑等 | |
其它 | 環境溫度 | 18~25℃ |
環境濕度 | 30~60% | |
功率 | 4KW | |
外形尺寸 | 108×170×250cm | |
可擴展 | 選項1 | NIR固化模塊，波長830nm~1024nm |
選項2 | UV固化模塊，波長365nm或395nm | |
選項3 | 加熱模塊，室溫~80℃ | |
選項4 | 旁軸觀測模塊 | |
