JD200 Jet：壓電噴墨3D打印設備
設備介紹及功能描述：
JD200 Jet是一款針對材料測試及多材料復合電子線路3D打印設備，其獨有的打印頭集成平臺可支持壓電單孔打印頭、直寫打印頭，用戶可根據需求集成UV燈、NIR燈、激光頭等固化裝置及高溫吸附平臺，實現打印與固化一體成型。同時配置在線墨滴觀測系統，輔助用戶進行打印前參數校準和材料參數測試。在打印模式方面支持多打印頭的自動切換，用戶可根據需求選擇多頭復合打印及單一打印頭功能，增加適用的靈活性。適用材料范圍廣，支持可打印材料的粘度范圍覆蓋0~100,000cps，可噴射液滴體積從pL至μL，滿足多級打印精度的使用要求。
應用領域：
柔性印刷電子、功能電子器件、板級電路、電子封裝、醫療健康監測、可穿戴電子等產品開發。

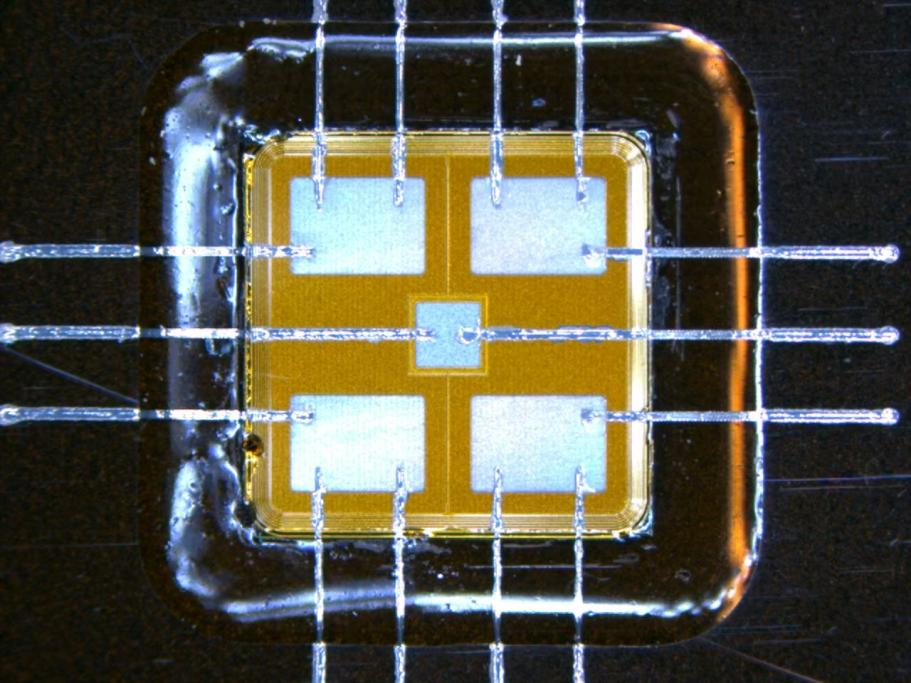

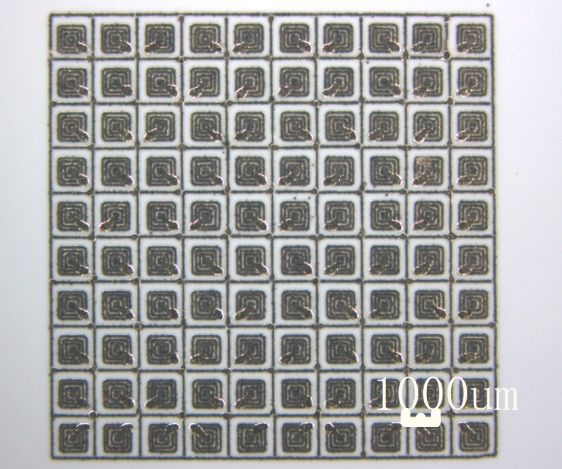

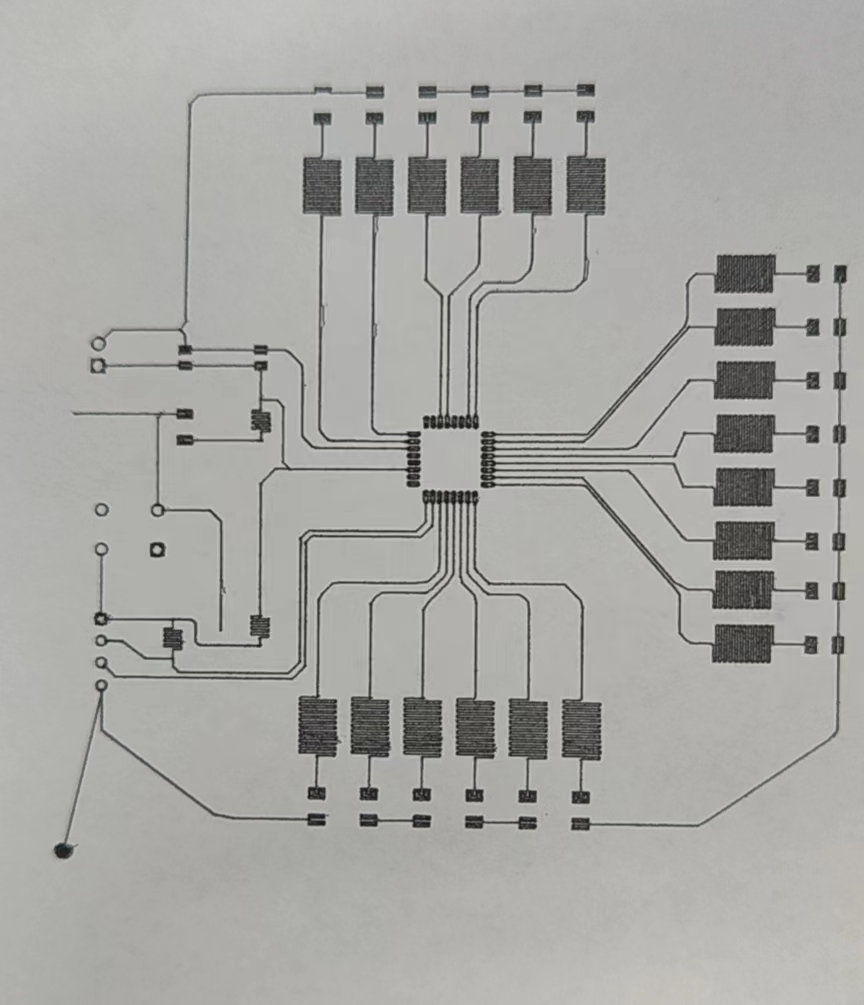

樣件展示：
JD200 Jet設備規格參數:
類別 | 項目 | 參數 |
成型尺寸 | 200mm×200mm | |
打印平臺 | 真空吸附+加熱功能 | 室溫~100℃ |
打印速度 | XY軸最大打印速度 | 80mm/s |
精度 | XYZ軸定位精度 | ±0.01mm |
打印精度 | ±0.05mm | |
打印頭 | 在線打印頭數量 | 2 |
熔融擠出頭（FDM） | 0.3/0.4/0.5mm（選配） | |
單孔壓電噴墨頭 | 噴孔直徑：30μm/60μm/80μm（選配） | |
微筆直寫頭 | 0.2/0.24/0.3/0.4mm（選配） | |
打印材料 | 壓電打印材料粘度 | 10~30cps |
壓電打印材料粒徑 | <100nm | |
壓電噴墨適用材料 | 醫藥試劑、導電油墨、生物凝膠、化學溶劑等 | |
FDM打印材料 | PLA（絲材直徑Ф1.75mm） | |
其它 | 支持文件類型 | .GCODE .STL |
打印方式 | SD卡脫機打印 USB聯機打印 | |
設備重量 | 350KG | |
輸入電壓 | AC220V，50~60Hz | |
功率 | 1KW | |
外形尺寸 | 120×100×180cm | |
可擴展 | 選項1 | NIR固化模塊 |
選項2 | UV固化模塊 | |
選項3 | 光纖激光器燒結模塊 | |
選項4 | 微曲模塊 | |
選項5 | 繪圖模塊 | |
選項6 | CCD定位模塊 | |
