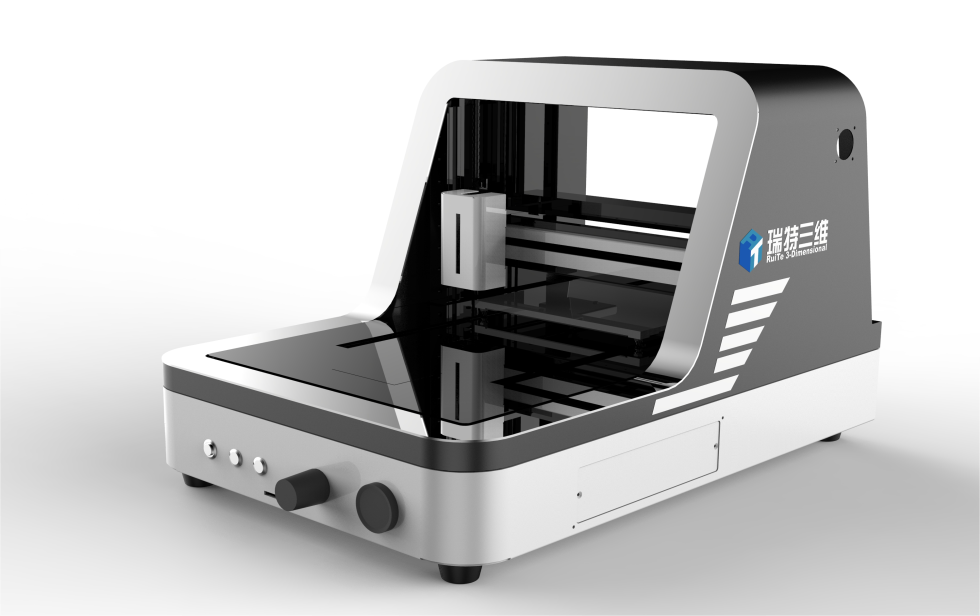

JD200 Mini：電子線路直寫3D打印設備
設備介紹及功能描述：
JD200Mini是一款適用于教育教學以及試驗型桌面級電子線路3D打印設備，融合結構件與電子線路的3D打印功能。該設備標配單打印頭，可選配雙打印頭，支持熔融擠出與微筆直寫的組合，不僅具備傳統FDM打印機的功能，還能實現電子線路的平面及微曲表面的3D打印。熔融擠出支持：PLA絲材，微筆直寫支持：銀、銅、PI等多種不同類型漿料。JD200Mini支持同時或單獨進行FDM和電路打印，為用戶的創新設計提供了靈活多樣的解決方案。
應用領域：
面向教育教學、培訓、文創及實驗類用戶需求，同時也適用于板級電路、電子封裝、新材料技術等相關電子產品的探索開發。

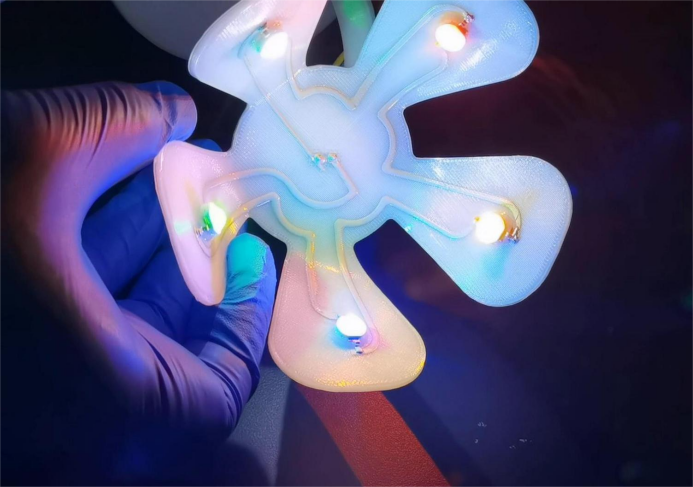

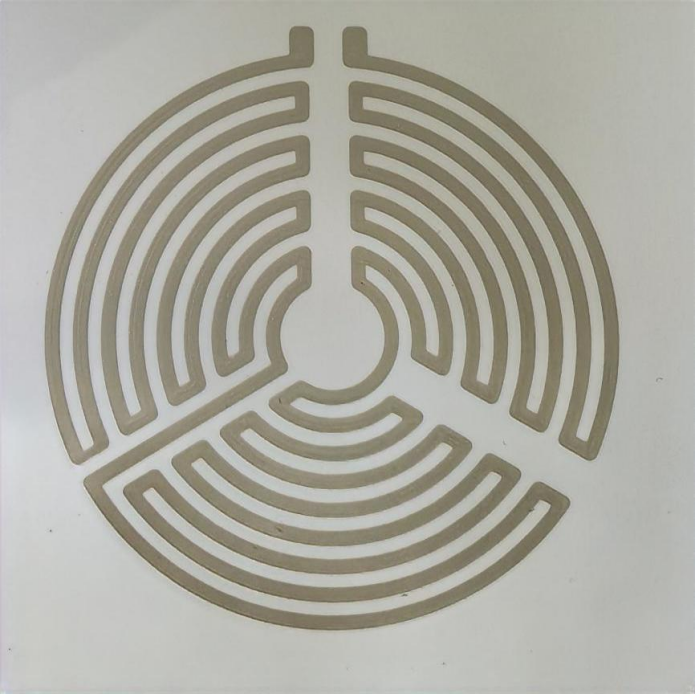

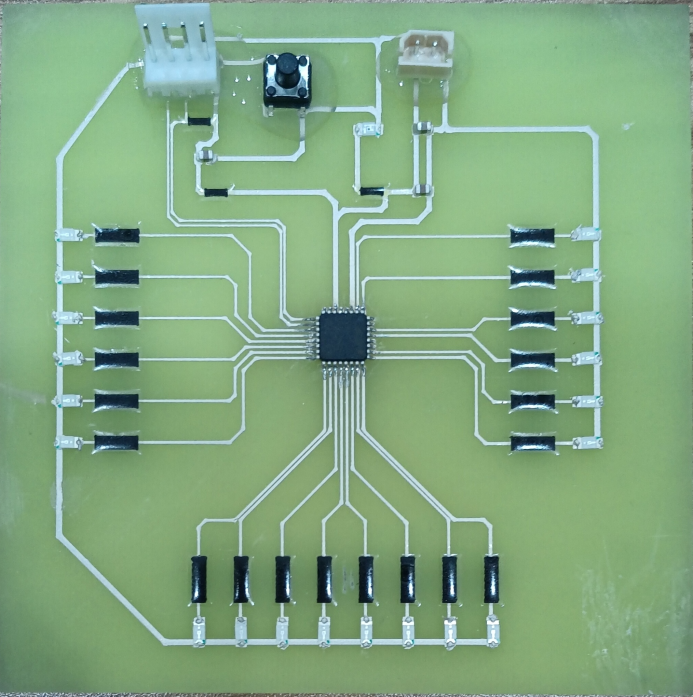

樣件展示：
JD200 Mini設備規格參數：
類別 | 項目 | 參數 | |
成型尺寸 | 200mm×160mm×70mm | ||
打印平臺 | 加熱功能 | 室溫~80℃ | |
打印速度 | XY軸最大打印速度 | 80mm/s | |
精度 | XYZ軸定位精度 | ±0.1mm | |
打印精度 | ±0.15mm | ||
打印頭 | 打印頭數量 | 1 | |
FDM噴嘴 | 直徑 | Ф0.4mm | |
噴頭數量 | 1 | ||
噴嘴工作溫度 | 170~240℃ | ||
直寫噴頭 | 噴頭數量 | 1 | |
打印材料 | FDM材料 | PLA | Ф1.75mm |
直寫材料 | 導電材料 | 銀漿料、碳漿料 | |
可焊材料 | 銀鈀漿料 | ||
介質材料 | PI、樹脂材料 | ||
軟件 | 切片軟件 | 3D切片軟件 | |
切片軟件支持格式 | .STL | ||
支持文件類型 | .GCODE | ||
打印方式 | SD卡脫機打印 | ||
其它 | 用戶界面 | 3.5寸觸摸屏 | |
重量 | 40KG | ||
輸入電壓 | AC220V，50~60Hz | ||
功率 | 0.3KW | ||
環境溫度 | 5~40攝氏度 | ||
外形尺寸 | 42×62×40cm | ||
