近日西安瑞特三維科技有限公司，采用自主研發的JD200Pro型設備實現了PDMS+液態金屬+碳漿的復合直寫打印。眾所周知，液態金屬在有機材料表面的潤濕性較差，打印過程通常會由于自身的表面張力而團聚成球狀，見下圖所示。

FDM打印ABS材料界面的液態金屬形態     FDM打印PLA基材界面上的液態金屬形態

（圖片來自西安瑞特瑞特三維科技有限公司，轉載需注明出處）

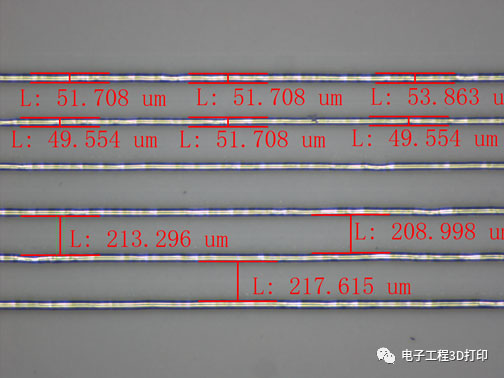

西安瑞特技術人員通過調控打印參數，采用微筆直寫技術在紙基材上實現了近50μm線寬的液態金屬線路的打印，見下圖所示。

微筆直寫打印液態金屬單線條

（圖片來自西安瑞特瑞特三維科技有限公司，轉載需注明出處）

此外技術人員，通過設計了多材料復合的功能型線路，具體見線路所示。并通過多材料的復合直寫打印，實現了液態金屬、碳漿、銀漿、PDMS材料的復合打印，具體見下圖所示。

多材料復合功能型電路模型

（圖片版權來自西安瑞特瑞特三維科技有限公司，轉載需注明出處）

打印液態金屬線路、電阻、焊盤及封裝樹脂材料

（圖片來自為西安瑞特瑞特三維科技有限公司，轉載需注明出處）

功能型線路驗證

（圖片來自為西安瑞特瑞特三維科技有限公司，轉載需注明出處）

微筆直寫技術由于其對于漿料的適用范圍較為寬泛，且成型原理簡單，具體原理可以查看公眾號前期文章。未來可以通過多材料打印技術，可以衍生制造出各種新型功能器件，復合制造也是未來增材制造的發展趨勢之一。歡迎感興趣的朋友，聯系我們！
